2.2 射频卡处理程序

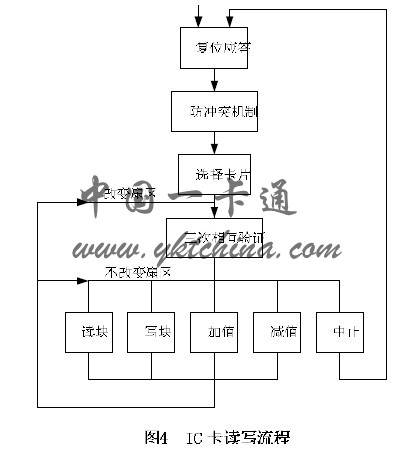

系统按13.56MHz 的工作频率以半双工方式在读写器与IC 卡之间双向传递数据。如图4所示，读写器复位后将要发送的信号编码后加载到频率为13.56MHz 的载波信号上经天线向外发送，进入读写器工作区域的IC 卡将接收此脉冲信号。一方面卡内芯片中的射频接口模块由此信号获得电源电压、复位信号、时钟信号；同时卡内芯片中的有关电路对此信号进行解调、解码、解密，然后对命令请求、密码、权限等进行判断。若为读命令，控制逻辑电路则从存储器中读取有关信息，经加密、编码、调制后经卡内天线发送给读写器，读写器对接收到的信号进行解调、解码、解密后送至后台计算机处理；若为写命令，有关控制逻辑引起的内部电荷泵提升工作电压，提供擦写EEPROM 时所需的高压，以便对EEPROM 中的内容进行改写；若判断对应的密码和权限不符，则返回出错信息。
在系统初始化完成后检测到已定义类型的卡便可交由以下函数处理：
以上是射频卡处理部分程序，结合存储器处理、显示模块驱动、RS485 串口处理等程序即可实现完整的射频卡读写系统的功能。
3 结束语
本文在MF-RC500 的基础上设计了射频卡读写系统，实现了射频卡读写功能，硬件方面着重分析了MSP430F1232
与MF-RC500 的接口原理图以及射频天线的设计，软件方面详细介绍了射频卡处理过程，该系统可普遍用于智能门禁、预付费表等工程应用中。
本文作者创新点：系统控制器采用MSP430F1232
，具有超低功耗特性，能正确识别、读写Mifare Pro、Mifare One、Mifare Light 等类型射频卡，具有较好的实用效果。
