短距离无线通讯在汽车RFID系统设计中的应用
来源：21ic网 时间：2012-05-15-
摘 要
本系统是基于数字通信原理、利用集成单芯片窄带超高频收发器构建的无线识别系统。阐述了该无线射频识别系统基本工作原理和硬件设计思路，并给出了程序设计方案的流程图。从低功耗、高效识别和实用角度设计适用于车载的射频识别标签。测试结果表明，本系统在复杂路面状况(繁忙路面)的条件下可实现300m范围内有效识别，视距条件下可达到500 m范围有效识别。
物联网是指通过各种信息传感设备，如传感器、射频识别(RFID)技术、全球定位系统、红外感应器、激光扫描器、气体感应器等各种装置与技术，实时采集任何需要监控、连接、互动的物体或过程，采集其声、光、电、生物、位置等各种需要的信息，与互联网结合形成的一个巨大网络。其目的是实现物与物、物与人，所有的物品与网络的连接，方便识别、管理和控制。本项目针对车载物联网中的数据采集、传输与应用的关键问题，展开研究，设计基于短距离无线射频通信技术的新一代车载射频识别系统。系统由短距离无线通讯车载单元(On-Board Unit，OBU)和基站系统(Base Station System，BSS)组成一个点对多点无线识别系统(Wireless identification system，WIS)，可用于在基站覆盖范围内车辆识别和智能导引。
1 系统硬件设计

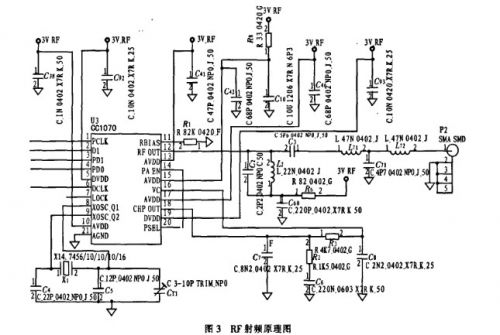

系统硬件主要由控制部分、射频部分和外部扩展应用部分组成。以低功耗MCU为控制单元，集成单芯片窄带超高频收发器，内置优化设计天线．采用先进的光伏电池供电，实理高集成度短距离无线识别射频终端(OBU)。本终端体积小、功耗低、适甩范围广，并且建立开放的协议和标准接口，便于与已有系统或其他系统对接。

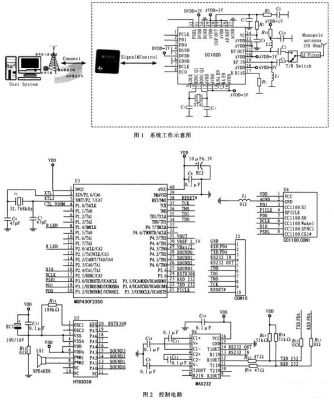

系统工作示意如图1所示。
1．1 控制电路设计
控制单元采用业界低功耗应用比较成熟的TI公司生产的MSP430系列，该系列是TI1996年开始推向市场的一种16位超低功耗的混合信号处理器(Mired Signal Proessor)，其针对实际应用需求把许多模拟电路、数字电路和微处理器集成在一个芯片上，提供“单片”解决方案。在WIS系统中OBU和BSS中工作原理相同，所以重点介绍OBU部分设计，其控制部分原理图如图2所示。
MSP430F2274的输入电压为1．8～3．6V电压．在1 MHz的时钟条件下运行时，芯片的耗电在200～400μA左右，时钟关断模式的最低功耗只有0．1μA。由于系统运行时打开的功能模块不同，采用了待机、运行和休眠3种不同的工作模式，有效地降低了系统功耗。
系统使用两种时钟系统；基本时钟系统和数字振荡器时钟系统(Digitally Controlled Oscillator，DCO)，使用一个外部晶体振荡器(32 768Hz)。在上电复位后，首先由DCOCLK启动MCU(Microprogrammed Control Unit微程序控制器)，以保证程序从正确的位置开始执行，保证晶体振荡器有足够的起振及稳定时间。然后软件可设量适当的寄存器的控制位来确定最后的系统时钟频率。如果晶体振荡器在用作MCU时钟MCLK时发生故障，DCO会自动启动，以保证系统正常工作；如果程序跑飞，可用看门狗将其复位。本设计使用到了片上外围模块看门狗(WDT)、模拟比较器A、定时器A(Timer_A)、定时器B(Timer_B)、串口USART、硬件乘法器、10位／12位ADC、SPI总线等。
