MSP430单片机在医疗设备行业的应用(2)
来源：icbuy亿芯网 时间：2012-04-05-
系统总体方案

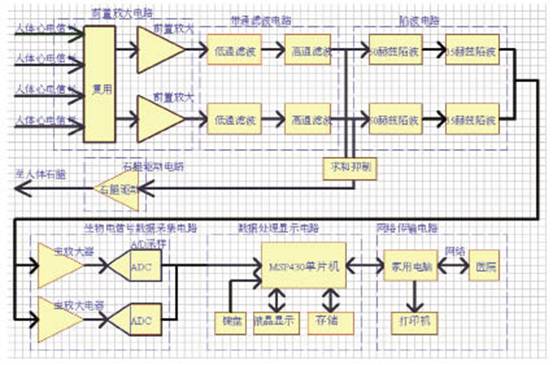

本十二导联同步心电图机采用德州仪器公司的MSP430系列的MSP430FG4616作为控制核心，可方便地实现心电信号的采集、处理、显示以及传输。系统主要由五部分组成：前置放大电路部分用来放大各导联心电信号；带通滤波电路部分用来滤除心电信号频率范围以外的噪声；陷波电路用于滤除50Hz工频干扰和35Hz肌电干扰；生物电信号数据采集电路部分用来采集放大后的各导联心电信号并将数据发送给单片机；右腿驱动电路部分不仅可以抑制50Hz工频干扰，还可根据检测到的心电信号适当调整人体电平，便于ADC采样；数据处理显示部分用来采用滤波算法处理采集的数据并实时显示心电波形；网络传输部分用来将采集的心电数据传输至医院或疾病控制中心，便于随时了解病人的状况。系统功能在液晶显示的菜单下通过按键选择完成，系统总体框图如图1所示。
