MSP430单片机在医疗设备行业的应用(4)
来源：icbuy亿芯网 时间：2012-04-05-
心电信号前置放大电路

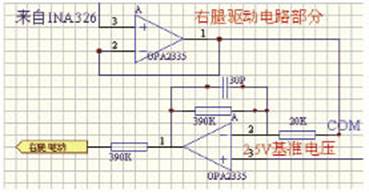

电极获取的心电信号是十分微弱的体表电信号且在心电信号检测的过程中常伴有强干扰，因此必须经特定处理后才能用于临床诊断。本设计采用TI公司的精密仪表放大器INA326，设计了八通道心电信号采集电路，同时提取I、II及V1～V6八导联心电信号，其它四导联心电信号则在经ADC变换后在数字处理部分根据需要利用I导和II导组合实现。心电信号前置放大电路如图2所示。前级共模信号由被测者的左、右手以及左腿获取，该电路在前级增加了一级共模信号驱动，用来降低共模信号的输出阻抗和提高共模信号驱动能力，确保在多导联情况下共模信号电平的稳定。后级采用仪器放大器INA326获得8路心电信号，INA326可以消除共模至双端输入的AC线路噪声并放大输入端所残余的非直流信号，经高倍放大后心电信号被送至ADC采样电路。Ro、Co为输出滤波器，可以滤除电路输出的噪声，同时可以作为ADC电路的输入滤波器。INA326用独特的内部技术实现极好的共模抑制比。为了实现更好的高频CMR，在2和3脚之间加了一个小电容，同时在仪器放大器的反相输入端串接了与正相输入端阻值相同的电阻，以减小INA326输入偏置电流对输出信号的影响。
